奧影科普 | X射線工業CT關鍵指標參數：空間分辨率

當我們談到X射線成像時，空間分辨率是一個關鍵概念。空間分辨率作為評價X射線工業CT成像質量的重要指標之一，對于確保檢測結果的準確性和可靠性具有重要意義，本文將圍繞X射線工業CT的這一關鍵指標參數展開介紹。

一、何為空間分辨率

空間分辨率，也稱為幾何分辨率或幾何不清晰度，是指X射線工業CT系統能夠分辨出相鄰兩個物體或結構之間最小尺寸間距的能力。空間分辨率是影響圖像質量的首要因素，它反映了成像系統對細微結構的分辨能力，是評價X射線工業CT成像質量的重要指標之一。在實際應用中，空間分辨率的好壞會直接影響到對工件內部缺陷和結構的評判、檢測精度。

二、影響空間分辨率的因素

X射線工業CT的空間分辨率受到多種因素的影響，主要包括以下幾個方面：

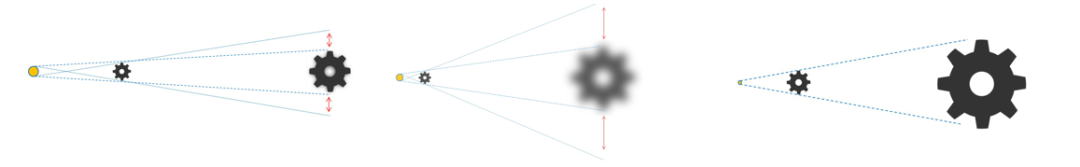

• 射線源焦點尺寸：射線源焦點尺寸越小，產生的X射線束投影邊緣就越銳利清晰（尤其是在高放大倍率的條件下），因此構建的體素圖像就會更清晰，系統就能夠?qū)崿F(xiàn)更高的空間分辨率。

• 探測器孔徑（探元像素）尺寸：探測器像素尺寸越小，投影成像的像素分辨率就高，同樣也能獲得更清晰銳利的圖像，也同樣有助于提高空間分辨率。
  工業CT設備平臺的幾何放大倍數：實際上就是射線源至探測器距離（SDD）除以檢測物體的距離（SOD)。理論上放大倍率越高，系統就能達到更高的空間分辨率。但是實際應用中并不能夠代表其可以達到很高的幾何放大倍數，例如工件尺寸大小的限制和射線源隨距離越長衰減越大等幾方面的影響，通常只能選擇一個相對較優的幾何放大倍數，實現針對零件檢測要求的較佳空間分辨率。

•

• 圖像重建算法：不同的圖像重建算法對空間分辨率也有一定影響。通過優化圖像重建算法，選擇合適的濾波函數、重建視野等，可以一定程度地提高成像系統的空間分辨率。

此外，X射線劑量（信噪比）、矩陣、層厚（數）、掃描裝置噪聲控制技術等對空間分辨率均會產生影響。

三、X射線源的空間分辨率的檢測

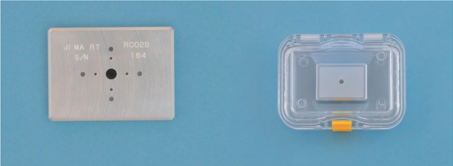

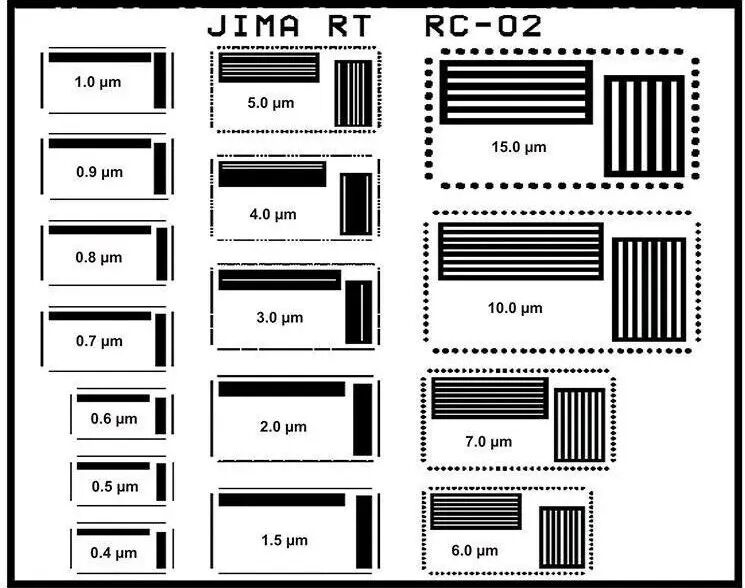

在實際應用中，將JIMA卡放置在工業CT掃描區域，啟動進行掃描后，獲取JIMA卡的二維DR圖像或三維體素圖像。觀察和分析圖像線對的清晰度和可分辨性。達到能夠清晰分辨的最小線對間距就可以認為是該射線源的焦點尺寸。
